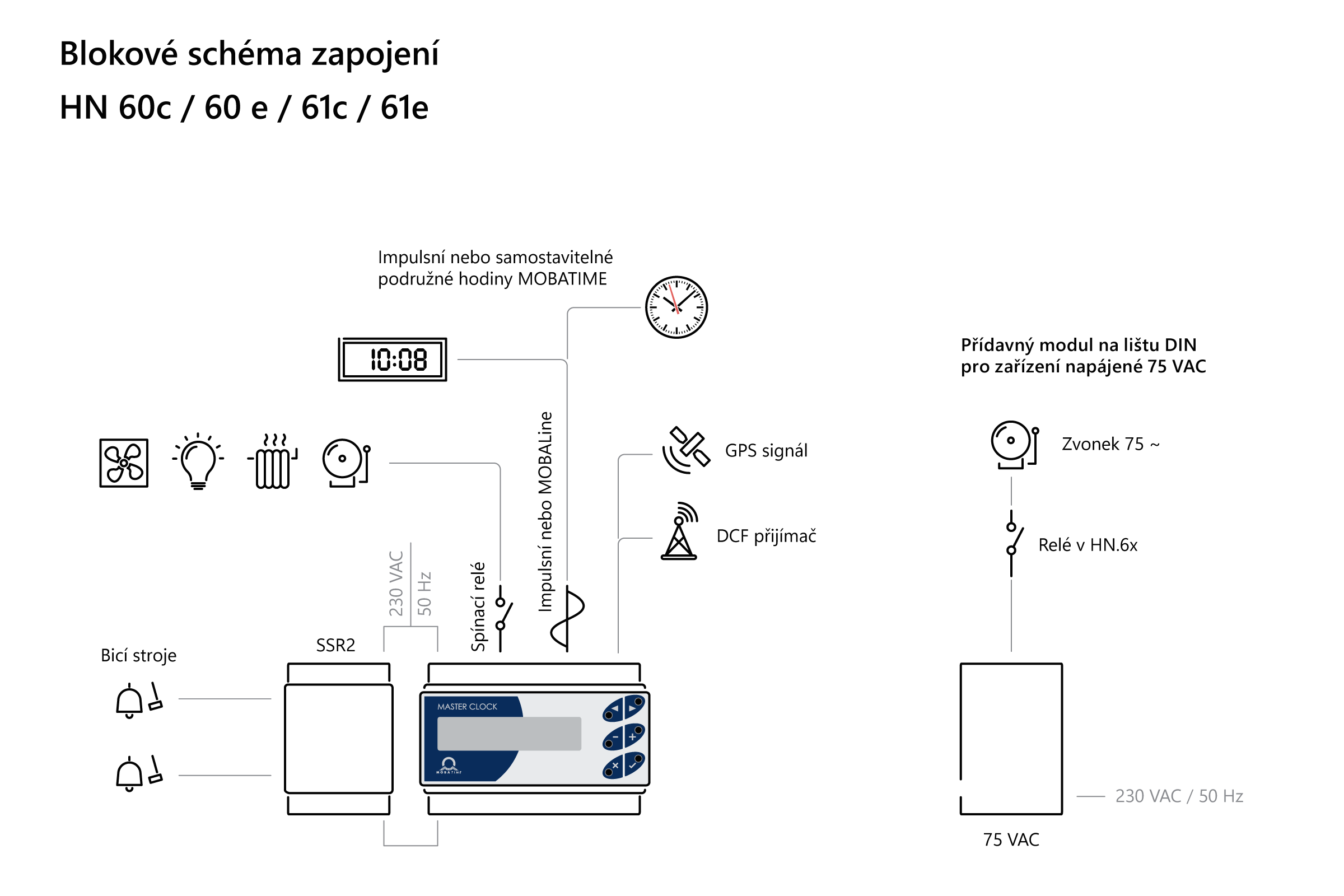

Schéma zapojení
Ke stažení
MOBA partners
Partners

Popis produktu

Řízené radiosignálem DCF77 nebo satelitním signálem GPS. Vhodné pro řízení systémů jednotného času do 35/80/180 ks (dle typu) podružných hodin. Pro své vlastnosti nacházejí využití zejména ve školách, menších a středních provozech.

✓ 1 nebo 2 podružné linky
✓ 1, 2 nebo 5 programovatelných reléových kontaktů
✓ týdenní program, až 399 programových řádků
✓ možnost až čtyř přídavných relé, audio výstupu, spínacího modulu pro odbíjení

Technické parametry

Základní vlastnosti

LCD display 2×16 znaků
snadná obsluha 6 tlačítky na předním panelu
uživatelsky přehledné menu v češtině
podpora více jazyků
sledování kvality příjmu signálu DCF 77 nebo GPS
možnost konfigurace libovolné časové zóny
USB pro nahrávání spínacích programů
napájení ze sítě 230 VAC nebo 12 / 24 VDC
1 podružná linka 24 V

⇒ o celkové zátěži 250 mA, pro řízení cca 35 ks podružných hodin (HN 60c / 61c / 60c.R / 61c.R)
⇒ o celkové zátěži 600 mA, pro řízení cca 80 ks podružných hodin (HN 60e / 61e / 60e R. / 61e.R)
⇒ o celkové zátěži 1,35 A, pro řízení cca 180 ks podružných hodin (HN 64 / 65)

2 podružné linky o celkové zátěži 600 mA, pro řízení až 80 ks podružných hodin (HN 62e / 63e / 62e.R / 63e.R)

Časová základna

Hodiny jsou řízeny mikroprocesorem a vlastní přesnou krystalovou základnou. Výpočet místního času s automatickou DST:

zadání požadované zóny ze standardní tabulky časových pásem

Podružná linka
volně nastavitelná pro přenos

MOBALine
sériového kódu MOBATIME
polarizovaných minutových pulzů
polarizovaných půlminutových pulzů
polarizovaných sekundových pulzů

Délka impulzu, délka mezery a typ cyklu lze nastavit pro všechny typy impulzních linek.

Spínací kanál
1 nebo 2 programovatelné kontakty, 5 programovatelných kontaktů (pro HN 60e.P5 / 61e.P5), volně konfigurovatelné na základě:

týdenního programovacího cyklu, až 399 programovatelných řádků
astronomického kalendáře s výpočtem času východu a západu slunce založený na zadání zeměpisných souřadnic
ručního přepínání s různými režimy (ON / OFF, tlačítko, časovač)

Záloha chodu
pasivní

interní záložní baterie pro RTC v případě výpadku napájení
po obnovení napájení se podružné hodiny automaticky nastaví na správný čas ve zrychleném režimu, stav linky odpovídá aktuálnímu času

aktivní

interní obvod pro napájení akumulátorů
volitelně externí zálohovací bezúdržbové olověné akumulátory

Ostatní I/O

vstup pro připojení přijímače DCF nebo přijímače GPS (s výstupem DCF)
SMA konektor pro připojení externí GPS antény a výstup syntetické pasivní DCF (u rackových verzí a verzí s GPS)
výstup 24 VDC, max. 200 mA (pro napájení školních zvonků a dalších zařízení), alternativně může sloužit jako 24 VDC napájení
výstup 14 VDC, max. 200 mA pro nabíjení akumulátoru
2x mono audio linkový výstup 3,5 mm jack (pro HN 62e / HN 63e a rackové verze)
GPIO s podporou funkce odbíjení (až dvou tónů)
volitelně RS 485

Design
základní provedení do rozvaděče

standardní plastová krabička IP 20, pro montáž na lištu DIN, šířka 6M, 9M nebo 12M

pro interiéry

montáž na zeď, IP 40
pro instalaci do 19“ racku, výška 1U, IP 40
kromě modelu HN 60e/61e.P5, HN 64 a HN 65

pro venkovní použití

montáž na zeď, IP 65

Více technických informací ke stažení zde: ⇓ Technické parametry řady HN 6x

Typy hodin

HN 60c

1 podružná linka 250 mA (volitelně 1´, 1/2´, 1´´, sériový kód, MOBALine), 1 spínací kanál, IP 20, montáž na lištu DIN, šířka 6M, pro DCF přijímač

HN 61c

1 podružná linka 250 mA (volitelně 1´, 1/2´, 1´´, sériový kód, MOBALine), 1 spínací kanál, IP 20, montáž na lištu DIN, šířka 6M, integrovaný GPS přijímač (anténa v ceně)

HN 60e

1 podružná linka 600 mA (volitelně 1´, 1/2´, 1´´, sériový kód, MOBALine), 1 spínací kanál, IP 20, montáž na lištu DIN, šířka 6M, pro DCF přijímač

HN 61e

1 podružná linka 600 mA (volitelně 1´, 1/2´, 1´´, sériový kód, MOBALine), 1 spínací kanál, IP 20, montáž na lištu DIN, šířka 6M, integrovaný GPS přijímač (anténa v ceně)

HN 60e.P5

1 podružná linka 600 mA (volitelně 1´, 1/2´, 1´´, sériový kód, MOBALine), 5x spínací kanál, IP 20, montáž na lištu DIN, šířka 9M, pro DCF přijímač

HN 61e.P5

1 podružná linka 600 mA (volitelně 1´, 1/2´, 1´´, sériový kód, MOBALine), 5x spínací kanál, IP 20, montáž na lištu DIN, šířka 9M, integrovaný GPS přijímač (anténa v ceně)

HN 62e

2 podružné linky celkem 600 mA (volitelně 1´, 1/2´, 1´´, sériový kód, MOBALine), 2x spínací kanál, audiovýstup, IP 20, montáž na lištu DIN, šířka 9M, pro DCF přijímač

HN 63e

2 podružné linky celkem 600 mA (volitelně 1´, 1/2´, 1´´, sériový kód, MOBALine), 2x spínací kanál, audiovýstup, IP 20, montáž na lištu DIN, šířka 9M, integrovaný GPS přijímač (anténa v ceně)

HN 60c.R

1 podružná linka 250 mA (volitelně 1´, 1/2´, 1´´, sériový kód, MOBALine), 2x spínací kanál, audiovýstup, IP 40, montáž do racku 19´´ 1U, pro DCF přijímač

HN 61c.R

1 podružná linka 250 mA (volitelně 1´, 1/2´, 1´´, sériový kód, MOBALine), 2x spínací kanál, audiovýstup, IP 40, montáž do racku 19´´ 1U, integrovaný GPS přijímač (anténa v ceně)

HN 60e.R

1 podružná linka 600 mA (volitelně 1, 1/2´, 1´´, sériový kód, MOBALine), 2x spínací kanál, audiovýstup, IP 40, montáž do racku 19´´ 1U, pro DCF přijímač

HN 61e.R

1 podružná linka 600 mA (volitelně 1´, 1/2´, 1´´, sériový kód, MOBALine), 2x spínací kanál, audiovýstup, IP 40, montáž do racku 19´´ 1U, integrovaný GPS přijímač (anténa v ceně)

HN 62e.R

2 podružné linky celkem 600 mA (volitelně 1´, 1/2´, 1´´, sériový kód, MOBALine), 2x spínací kanál, audiovýstup, IP 40, montáž do racku 19´´ 1U, pro DCF přijímač

HN 63e.R

2 podružné linky celkem 600 mA (volitelně 1´, 1/2´, 1´´, sériový kód, MOBALine), 2x spínací kanál, audiovýstup, IP 40, montáž do racku 19´´ 1U, integrovaný GPS přijímač (anténa v ceně)

HN 64

1 podružná linka 1,35 A (volitelně 1´, 1/2´, 1´´, sériový kód), 1 spínací kanál, IP 20, montáž na lištu DIN, šířka 12M, pro DCF přijímač

HN 65

1 podružná linka 1,35 A (volitelně 1´, 1/2´, 1´´, sériový kód), 1 spínací kanál, IP 20, montáž na lištu DIN, šířka 12M, integrovaný GPS přijímač (anténa v ceně)
